Messanleitung für Plissees
Rechteckfenster
› Verspannte Anlagen› Freihängende Anlagen LiteRise®
› Anlagen mit Schnurzug
› Anlagen mit Kettenzug
Slope-/Plafondanlagen
› Rechteck Anlagen› Trapez Anlagen
› Dreieck Anlagen
› Viereck Anlagen
› Fünfeck Anlagen
› Sechseck Anlagen

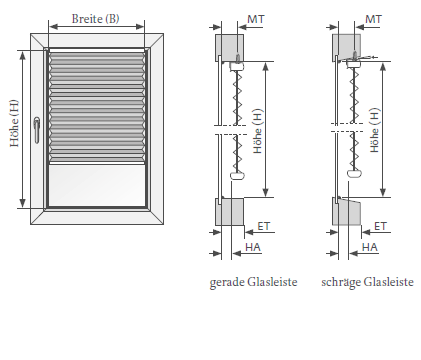

Aufmaß für Montage zwischen den Glasleisten für verspannte Anlagen mit Bediengriff
Montagetiefe (MT)
Die Montagetiefe gibt den Punkt der Verschraubung an und sollte min. 18 mm betragen (mit dem schmalen Spannschuh kann dieser Abstand bei Anlagentyp BB 24 auf 12mm reduziert werden (siehe Zubehör). Schraublöcher bitte vorbohren.Hinterlüftungsabstand (HA)
Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpake:- abdunkelnde Stoffe min. 5 mm
- alle anderen Stoffe min. 3 mm
Einbautiefe (ET)
Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Wabentiefe des Stoffpakets und dem ggf. benötigten Hinterlüftungsabstand.- Plissee Stoffe - min. 20 mm zzgl. HA
Bestellmaße
Gilt für alle Anlagen mit Bediengriff:B = Bestellbreite = lichtes Scheibenmaß (Abzugsempfehlung: -5 mm)
H = Bestellhöhe = lichtes Scheibenmaß
Wichtiger Hinweis
Bitte prüfen Sie, ob ggf. Spezialgläser vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabstände berücksichtigt werden müssen.Aufmaß für die Montage verspannter Rechteckanlagen auf dem Fensterflügel

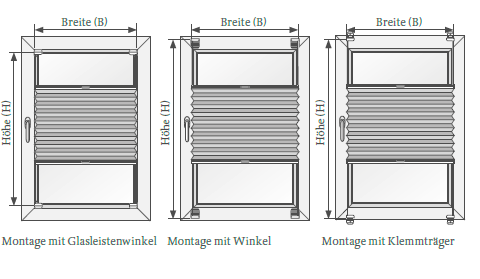

Bestellmaße
Montage mit Glasleistenwinkel
B = Bestellbreite= Außenkante Glasleiste - 3 mm
H = Bestellhöhe
= Außenkante Glasleiste - 20 mm
Montage mit Winkel
B = Bestellbreite= gewünschte Breite inkl. Überstand
H = Bestellhöhe
= gewünschte Breite inkl. Überstand
Montage mit Klemmträger
B = Bestellbreite = gewünschte Breite inkl. ÜberstandH = Bestellhöhe = Flügelhöhe - 20 mm
Achtung
Fensterbeschläge beachten!Aufmaß für Montage zwischen den Glasleisten für Anlagen LiteRise®
Montagetiefe (MT)
Die Montagetiefe gibt den Punkt der Verschraubung des Trägers (Clips) an und sollte min. 18 mm betragen. Schraublöcher bitte vorbohren.Hinterlüftungsabstand (HA)
Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpaket:- abdunkelnde Stoffe min. 5 mm
- alle anderen Stoffe min. 3 mm
Einbautiefe (ET)
Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Wabentiefe des Stoffpakets und dem ggf. benötigten Hinterlüftungsabstand.- Plissee Stoffe - min. 20 mm zzgl. HA
Montage in schräger Glasleiste
Für eine bessere Bedienbarkeit empfehlen wir die Verwendung von Füllkeilen.Bestellmaße
Gilt für alle AnlagenLiteRise®:B = Bestellbreite = lichtes Scheibenmaß (Abzugsempfehlung: -5 mm)
H = Bestellhöhe = lichtes Scheibenmaß
Wichtiger Hinweis
Bitte prüfen Sie, ob ggf. Spezialgläser vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabständeberücksichtigt werden müssen.

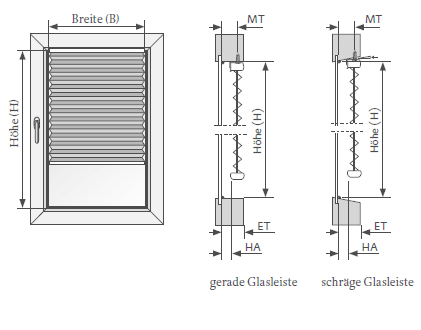

Aufmaß für die Montage auf dem Fensterflügel für Anlagen LiteRise®
Bestellmaße

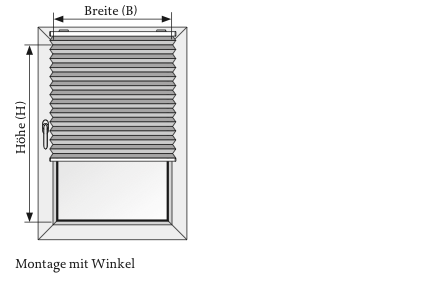

Gilt für alle Anlagen LiteRise®:Montage mit Winkel
B = Bestellbreite= gewünschte Breite inkl. Überstand
H = Bestellhöhe
= gewünschte Höhe inkl. Überstand
Achtung
Fensterbeschläge beachten!Aufmaß für Montage vor der Fensternische für Anlagen LiteRise®
Hinweise zur Anlagenhöhe
Zur Ermittlung der Anlagenhöhe folgende Faktoren beachten:Fensterbank/Heizkörper
Bei der Wandmontage darauf achten, dass hervorstehende Elemente wie Fensterbank oder Heizkörper die Anlage nicht behindern. Der Abstand zur Fensterbank sollte 10 mm betragen.Öffnungsfunktion des Fensters
Die Montagehöhe der Träger so wählen, dass die Öffnungsfunktionen des Fensters nicht beeinträchtigt werden. Pakethöhe beachten!Pakethöhe (PH)
Die Pakethöhe entspricht der Anlagenhöhe im geöffneten Zustand (zum Paket zusammengefahren). Stoff inklusive Oberschiene und Unterschiene.Bestellmaße
Gilt für alle AnlagenLiteRise®:B = Bestellbreite = gewünschte Breite inkl. Überstand
H = Bestellhöhe = gewünschte Höhe inkl. Überstand
Achtung
Fensterbeschläge beachten!Aufmaß für Montage zwischen den Glasleisten für Anlagen mit Schnurzug

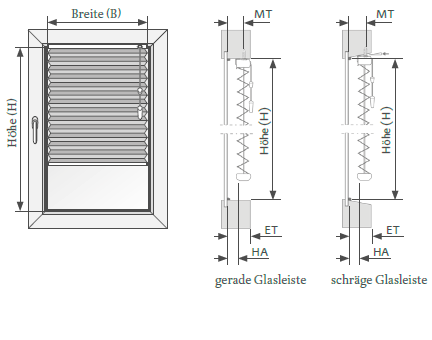

Montagetiefe (MT)
Die Montagetiefe gibt den Punkt der Verschraubung an und sollte min. 18 mm betragen. Schraublöcher bitte vorbohren.Hinterlüftungsabstand (HA)
Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpake:- abdunkelnde Stoffe min. 5 mm
- alle anderen Stoffe min. 3 mm
Einbautiefe (ET)
Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Wabentiefe des Stoffpakets und dem ggf. benötigten Hinterlüftungsabstand.- Plissee Stoffe - min. 20 mm zzgl. HA
Montage in schräger Glasleiste
Für eine bessere Bedienbarkeit empfehlen wir die Verwendung von Füllkeilen.Bestellmaße
Gilt für alle Anlagen mit Schnurzug:B = Bestellbreite = lichtes Scheibenmaß (Abzugsempfehlung: -5 mm)
H = Bestellhöhe = lichtes Scheibenmaß
Wichtiger Hinweis
Bitte prüfen Sie, ob ggf. Spezialgläser vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabstände berücksichtigt werden müssen.Aufmaß für die Montage auf dem Fensterflügel für Anlagen mit Schnurzug
Bestellmaße

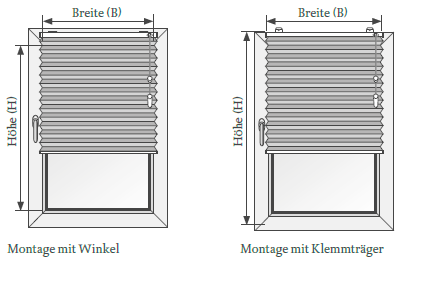

Gilt für alle Anlagen mit Schnurzug, auch mit seitlicher Verspannung:Montage mit Winkel
B = Bestellbreite= gewünschte Breite inkl. Überstand
H = Bestellhöhe
= gewünschte Höhe inkl. Überstand
Montage mit Klemmträger
B = Bestellbreite= gewünschte Breite inkl. Überstand
H = Bestellhöhe
= Flügelhöhe - 20 mm
Achtung
Fensterbeschläge beachten!Aufmaß für Montage vor der Fensternische für Anlagen mit Schnurzug
Hinweise zur Anlagenhöhe
Zur Ermittlung der Anlagenhöhe folgende Faktoren beachten:Fensterbank/Heizkörper
Bei der Wandmontage darauf achten, dass hervorstehende Elemente wie Fensterbank oder Heizkörper die Anlage nicht behindern. Der Abstand zur Fensterbank sollte 10 mm betragen.Öffnungsfunktion des Fensters
Die Montagehöhe der Träger so wählen, dass die Öffnungsfunktionen des Fensters nicht beeinträchtigt werden. Pakethöhe beachten!Pakethöhe (PH)
Die Pakethöhe entspricht der Anlagenhöhe im geöffneten Zustand (zum Paket zusammengefahren). Stoff inklusive Oberschiene und Unterschiene.Bestellmaße
Gilt für alle Anlagen mit Schnurzug, auch mit seitlicher Verspannung:B = Bestellbreite = gewünschte Breite inkl. Überstand
H = Bestellhöhe = gewünschte Höhe inkl. Überstand
Achtung
Bei Anlagentypen mit zusätzlicher Schiene muss die Höhe der Schiene zu der Pakethöhe addiert werden! Fensterbeschläge beachten!Aufmaß für Montage zwischen den Glasleisten für Anlagen mit Kettenzug oder Motor

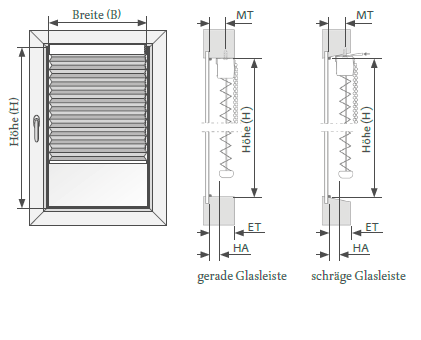

Montagetiefe (MT)
Die Montagetiefe gibt den Punkt der Verschraubung des Trägers (Clips) an und sollte min. 18 mm betragen. Schraublöcher bitte vorbohren.Hinterlüftungsabstand (HA)
Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpake:- abdunkelnde Stoffe min. 5 mm
- alle anderen Stoffe min. 3 mm
Einbautiefe (ET)
Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Wabentiefe des Stoffpakets und dem ggf. benötigten Hinterlüftungsabstand.- Plissee Stoffe - min. 20 mm zzgl. HA
Montage in schräger Glasleiste
Für eine bessere Bedienbarkeit empfehlen wir die Verwendung von Füllkeilen.Bestellmaße
Gilt für alle Anlagen mit Kettenzug oder Motor, auch mit seitlicher Verspannung:B = Bestellbreite = lichtes Scheibenmaß (Abzugsempfehlung: -5 mm)
H = Bestellhöhe = lichtes Scheibenmaß
Hinweis für Anlagen mit Motor
Anlagen mit Motor sind für die Montage auf dem Fensterflügel nur bedingt geeignet, da die Kabelführung möglich sein muss! Bitte fragen Sie Ihren Elektriker.Wichtiger Hinweis
Bitte prüfen Sie, ob ggf. Spezialgläser vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabstände berücksichtigt werden müssen.Aufmaß für die Montage auf dem Fensterflügel für Anlagen mit Kettenzug oder Motor
Bestellmaße

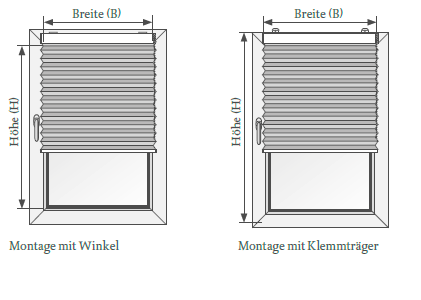

Gilt für alle Anlagen mit Kettenzug oder Motor, auch mit seitlicher Verspannung:Montage mit Winkel
B = Bestellbreite= gewünschte Breite inkl. Überstand
H = Bestellhöhe
= gewünschte Höhe inkl. Überstand
Montage mit Klemmträger
B = Bestellbreite= gewünschte Breite inkl. Überstand
H = Bestellhöhe
= Flügelhöhe - 20 mm
Achtung
Fensterbeschläge beachten!Hinweis für Anlagen mit Motor
Anlagen mit Motor sind für die Montage auf dem Fensterflügel nur bedingt geeignet, da die Kabelführung möglich sein muss! Bitte fragen Sie Ihren Elektriker.Aufmaß für Montage vor der Fensternische für Anlagen mit Kettenzug oder Motor
Hinweise zur Anlagenhöhe
Zur Ermittlung der Anlagenhöhe folgende Faktoren beachten:Fensterbank/Heizkörper
Bei der Wandmontage darauf achten, dass hervorstehende Elemente wie Fensterbank oder Heizkörper die Anlage nicht behindern. Der Abstand zur Fensterbank sollte 10 mm betragen.Öffnungsfunktion des Fensters
Die Montagehöhe der Träger so wählen, dass die Öffnungsfunktionen des Fensters nicht beeinträchtigt werden. Pakethöhe beachten!Pakethöhe (PH)
Die Pakethöhe entspricht der Anlagenhöhe im geöffneten Zustand (zum Paket zusammengefahren). Stoff inklusive Oberschiene und Unterschiene.Bestellmaße
Gilt für alle Anlagen mit Kettenzug oder Motor, auch mit seitlicher Verspannung:B = Bestellbreite = gewünschte Breite inkl. Überstand
H = Bestellhöhe = gewünschte Höhe inkl. Überstand
Achtung
Fensterbeschläge beachten!Dachflächen-Anlagen

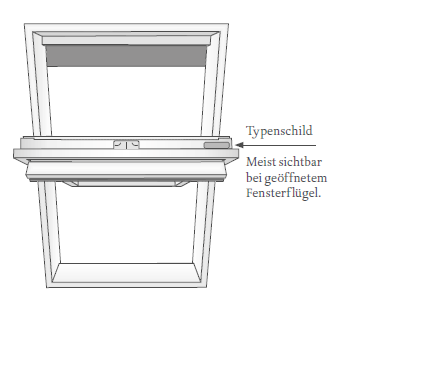

Hinweise zum Aufmaß für Montage von Premium Dachflächen-Anlagen
Immer Hersteller und Typenbezeichnung
des Fensters angeben.
Sollten Hersteller und/oder die Typenbezeichnung nicht
kenntlich sein, unbedingt Flügellichtmaße (FLM) und Flügelform
angeben. Dazu hilft Ihnen die Übersicht der Dachfenster-Flügel
auf der folgenden Seite.
Bestellung und Preisermittlung
Hersteller + Modell + Typ-Nr = Bestellmaß = PreisNach Größe:
Flügellichtmaß = Bestellmaß = Preisbreite
Anlagen mit zwei Behängen (DK) werden wie zwei getrennte Anlagen berechnet.
Bitte beachten Sie die gesonderte Rabattierung von Premium Dachflächen-Anlagen.
Sonderformen

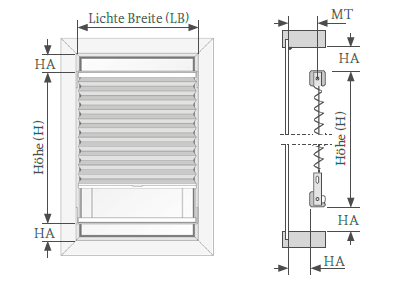

Aufmaß für Montage von rechteckigen Slope-/Plafondanlagen mit Montageprofil im Rahmen
Montagetiefe (MT)
Die Montagetiefe gibt den Punkt der Verschraubung des Winkels an. Hinterlüftungsabstand zuzüglich 18 mm. Schraublöcher bitte vorbohren.Hinterlüftungsabstand (HA)
Zur Hinterlüftung der Anlage empfehlen wir einen Abstand zwischen Scheibe und Stoffpaket von 60 – 80 mm. Ober- und unterhalb des Montageprofils sollte der Abstand im Plafond-Bereich 100 mm betragen.Bestellmaße für alle
rechteckigen Plafond-Anlagen
B = Bestellbreite = lichte Breite – 6 mmH = Bestellhöhe = lichte Höhe – 2 × HA

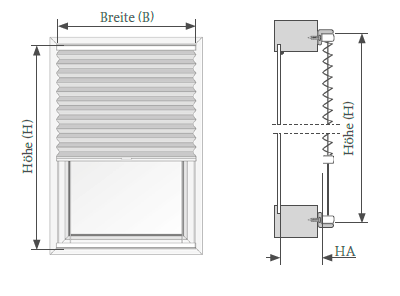

Aufmaß für Montage von rechteckigen Slope-/Plafondanlagen mit Montageprofil auf dem Rahmen
Hinterlüftungsabstand (HA)
Zur Hinterlüftung der Anlage empfehlen wir einen Abstand zwischen Scheibe und Stoffpaket von 60 – 80 mm. Bei der Montage auf dem Flügel zirkuliert die Luft links und rechts vom Stoff, daher die Seiten nicht verschließen!Bestellmaße für alle rechteckigen Plafond-Anlagen
B = Bestellbreite = gewünschte Breite inkl. ÜberstandH = Bestellhöhe = gewünschte Höhe inkl. Überstand
Achtung

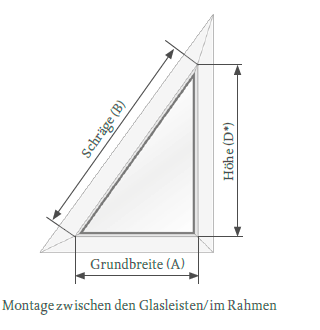

Fensterbeschläge beachten!Aufmaß für Montage von Slope-/Plafond Dreieckanlagen mit einer Schräge
Bestellmaße
A = Grundbreite (größte Breite) = PreisbreiteB = Schräge
D = Höhe rechte Seite (Preishöhe)
C1 = Differenz zwischen Höhe C + D (Kontrollmaß)
*Wenn die Schräge auf der rechten Seite ist, dann
C = Höhe linke Seite

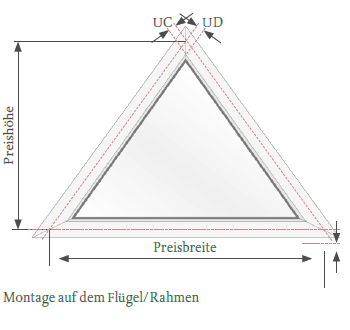

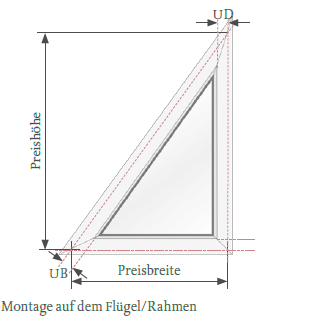

Zusätzliche Angaben zu den Bestellmaßen
Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.UA = Überstand auf die Grundbreite
UB = Überstand auf die Schräge
UD = Überstand auf die rechte Seite
*Wenn die Schräge rechts, dann
UC = Überstand auf die linke Seite
Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.
Achtung
Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!Aufmaß für Montage von Slope-/Plafond Dreieckanlagen mit zwei Schrägen

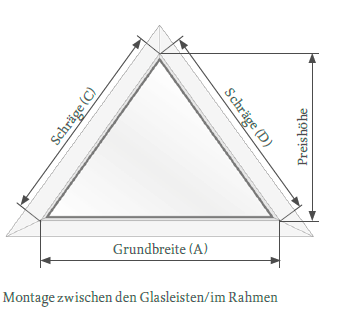

Bestellmaße
A = Grundbreite (größte Breite) = PreisbreiteB = Schräge linke Seite
D = Schräge rechte Seite
Zusätzliche Angaben zu den Bestellmaßen
Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.UA = Überstand auf die Grundbreite
UC = Überstand Schräge linke Seite
UD = Überstand Schräge rechte Seite
Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.
Achtung
Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!Aufmaß für Montage von Slope-/Plafond Trapezanlagen mit einer Schräge

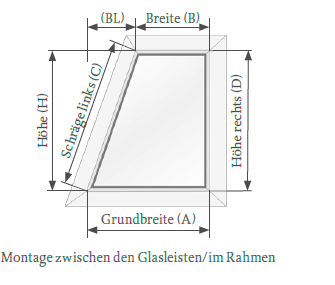

Bestellmaße
A = Grundbreite (größte Breite) = PreisbreiteB = kleinste Breite
C = Schräge (Höhe) linke Seite
D = Höhe (Schräge) rechte Seite
H = Bestellhöhe (Lotrechte Höhe) = Preishöhe
BL = Differenz linke Seite zwischen A + B (Kontrollmaß)
Bei Schräge rechts: BR = Differenz rechte Seite zwischen A + B

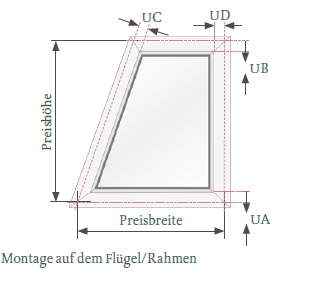

Zusätzliche Angaben zu den Bestellmaßen
Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.UA = Überstand auf die Grundbreite
UB = Überstand auf die kleinste Breite
UC = Überstand auf die Schräge (Höhe) linke Seite
UD = Überstand auf die Höhe (Schräge) rechte Seite
Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.
Achtung
Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!Aufmaß für Montage von Slope-/Plafond Trapezanlagen mit zwei Schrägen

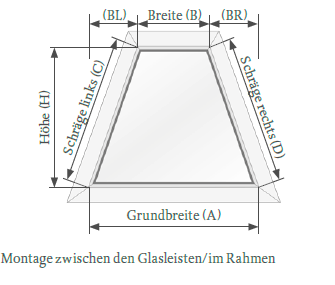

Bestellmaße
A = Grundbreite (größte Breite) = PreisbreiteB = kleinste Breite
C = Schräge linke Seite
D = Schräge rechte Seite
H = Bestellhöhe (Lotrechte Höhe) = Preishöhe
BL = Differenz linke Seite zwischen A + B (Kontrollmaß)
BR = Differenz rechte Seite zwischen A + B (Kontrollmaß)

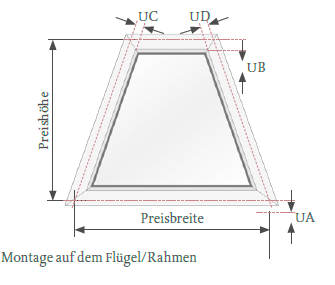

Zusätzliche Angaben zu den Bestellmaßen
Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.UA = Überstand auf die Grundbreite
UB = Überstand auf die kleinste Breite
UC = Überstand auf die Schräge linke Seite
UD = Überstand auf die Schräge rechte Seite
Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.
Achtung
Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!Aufmaß für Montage von Slope-/Panfond Viereckanlagen mit einer Schräge

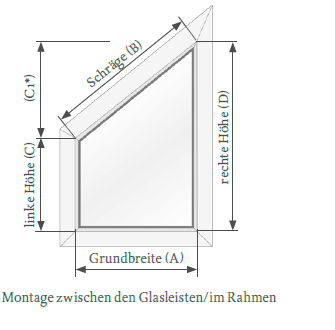

Bestellmaße
A = Grundbreite (größte Breite) = PreisbreiteB = Schräge
C = Höhe linke Seite
D = Höhe rechte Seite
C1 = Differenz zwischen Höhe C + D (Kontrollmaß)
Die höhere Seite ist die Preishöhe!
*C1 bei Schräge links, sonst D1.

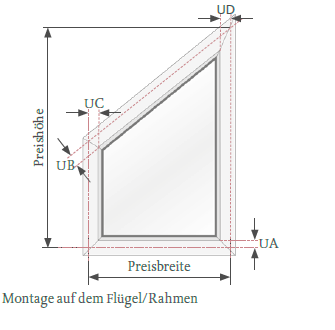

Zusätzliche Angaben zu den Bestellmaßen
Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.UA = Überstand auf die Grundbreite
UB = Überstand auf die Schräge
UC = Überstand auf die linke Seite
UD = Überstand auf die rechte Seite
Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.
Achtung
Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!Aufmaß für Montage von Slope-/Plafond Fünfeckanlagen mit einer Schräge

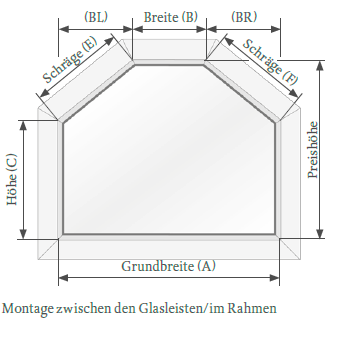

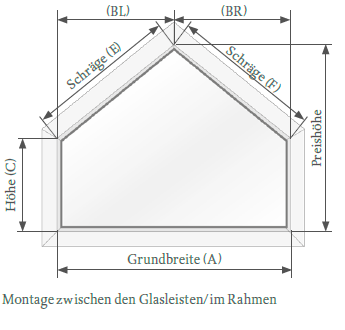

Bestellmaße
A = Grundbreite (größte Breite) = PreisbreiteC = Höhe bis zur Schrägen
E = Schräge linke Seite
F = Schräge rechte Seite
BL = Differenz linke Seite zwischen A + Spitze (Kontrollmaß)
BR = Differenz linke Seite zwischen A + Spitze (Kontrollmaß)

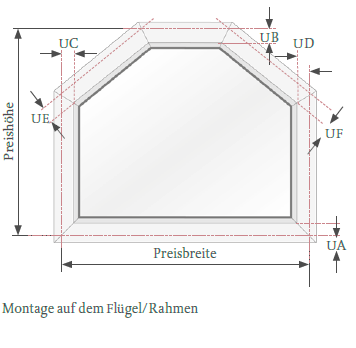

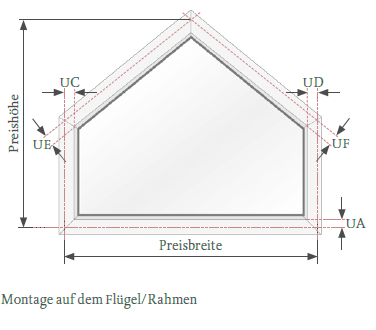

Zusätzliche Angaben zu den Bestellmaßen
Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.UA = Überstand auf die Grundbreite
UC + UD = Überstand auf die Höhe bis zur Schrägen
UE = Überstand Schräge linke Seite
UF = Überstand Schräge rechte Seite
Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.
Achtung
Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!Aufmaß für Montage von Slope-/Panfond Fünfeckanlagen mit einer Schräge

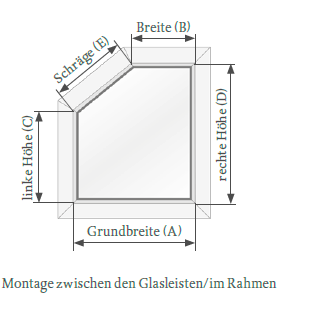

Bestellmaße
A = Grundbreite (größte Breite) = Preisbreite
B = kleine Breite
C = Höhe linke Seite
D = Höhe rechte Seite
E = Schräge (wenn Schräge rechts D = Schräge)
Die höhere Seite ist die Preishöhe

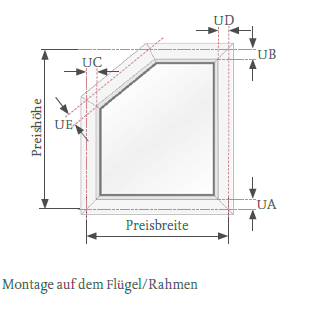

Zusätzliche Angaben zu den Bestellmaßen
Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.UA = Überstand auf die Grundbreite
UB = Überstand auf die kleine Breite
UC = Überstand auf die linke Seite
UD = Überstand auf die rechte Seite
UE = Überstand auf die Schräge (wenn Schräge rechts UD)
Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.
Achtung
Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!Aufmaß für Montage von Slope-/Plafond Sechseckanlagen mit zwei Schrägen
Bestellmaße
A = Grundbreite (größte Breite) = Preisbreite
B = kleine Breite
C = Höhe bis zur Schrägen
E = Schräge linke Seite
F = Schräge rechte Seite
BL = Differenz linke Seite zwischen A + Spitze (Kontrollmaß)
BR = Differenz rechte Seite zwischen A + Spitze (Kontrollmaß)
Zusätzliche Angaben zu den Bestellmaßen
Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.UA = Überstand auf die Grundbreite
UB = Überstand auf die kleine Breite
UC + UD = Überstand auf die Höhe bis zur Schrägen
UE = Überstand Schräge linke Seite
UF = Überstand Schräge rechte Seite
Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.
